Перед разбором iFixit засыпала iPhone Duo флуоресцентной пылью. Несмотря на защиту IP68, частицы обнаружились в порте USB-C, сетке динамика и рамке. Внутрь корпуса попало немного пыли, но часть ее проникла в шарнир и вызвала хруст.
Это может повредить экран. При этом шарнир iPhone Duo собрал меньше пыли, чем аналогичные механизмы Galaxy Z Fold8 и Pixel 11 Pro Fold. iFixit назвала результат обнадеживающим, но не рекомендовала считать устройство подходящим для пляжа. Отдельный тест JerryRigEverything также показал попадание частиц в шарнир: после этого перестали работать магниты, удерживающие смартфон закрытым.

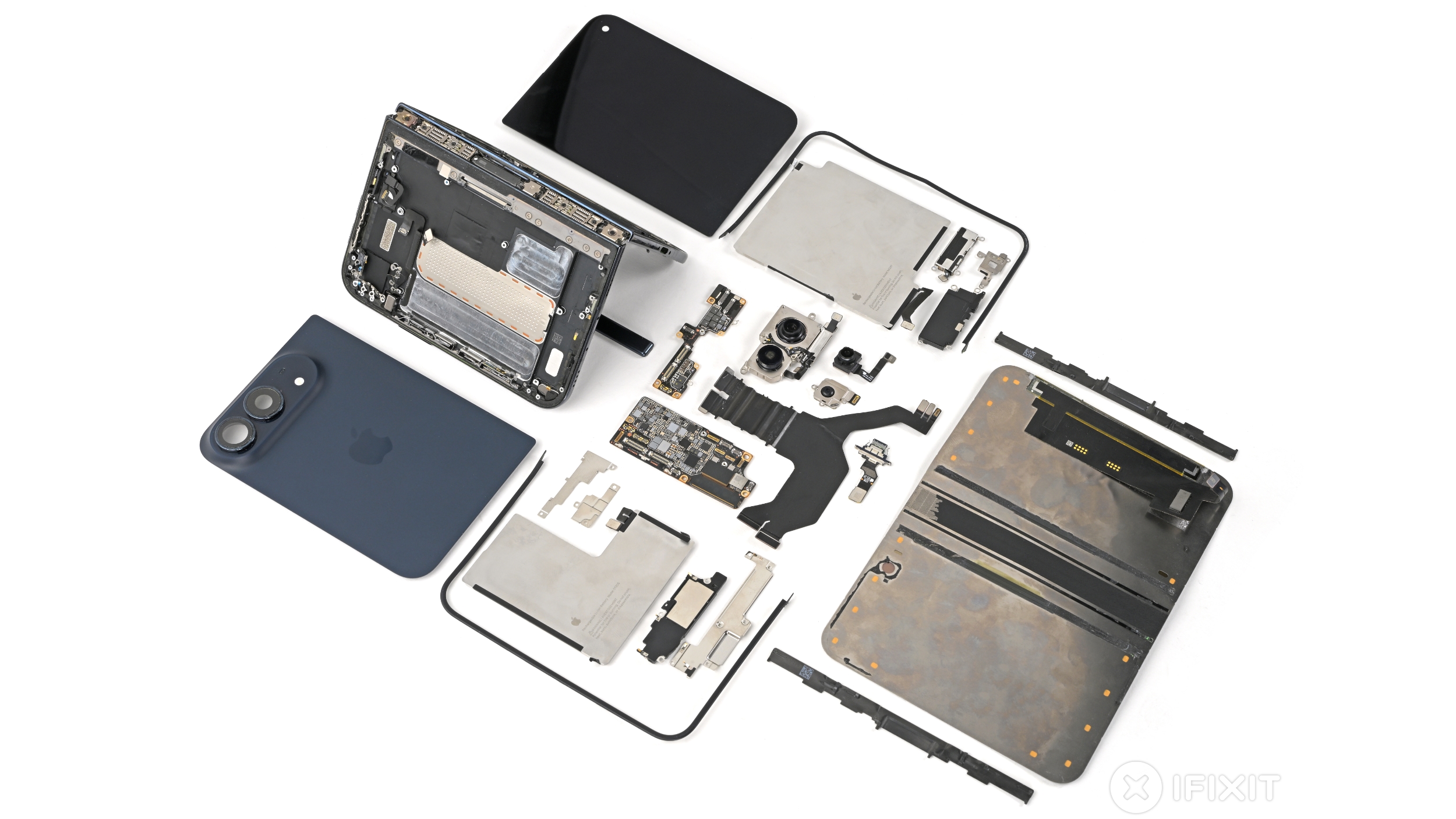

Что показал разбор
Внешний защитный слой снялся без особых усилий — именно так его и задумала Apple, чтобы замену можно было выполнять недорого. С AppleCare+ такая деталь стоит 19 долларов, без подписки — 49 долларов. Самостоятельно снимать слой производитель не рекомендует.
В iPhone Duo используется клей для аккумулятора, который Apple представила в iPhone 16. Небольшой электрический заряд ослабляет соединение и позволяет извлечь батареи. По оценке iFixit, это был лучший на данный момент способ замены аккумулятора в складном смартфоне.
Внешний дисплей также удалось снять достаточно легко, а его конструкцию iFixit назвала прочной. Это важно для ремонта: ко многим внутренним компонентам приходится добираться через внешнюю панель. Внутренняя рамка снимается с помощью нагрева, однако для демонтажа самого экрана необходимо пройти через большое количество клея.

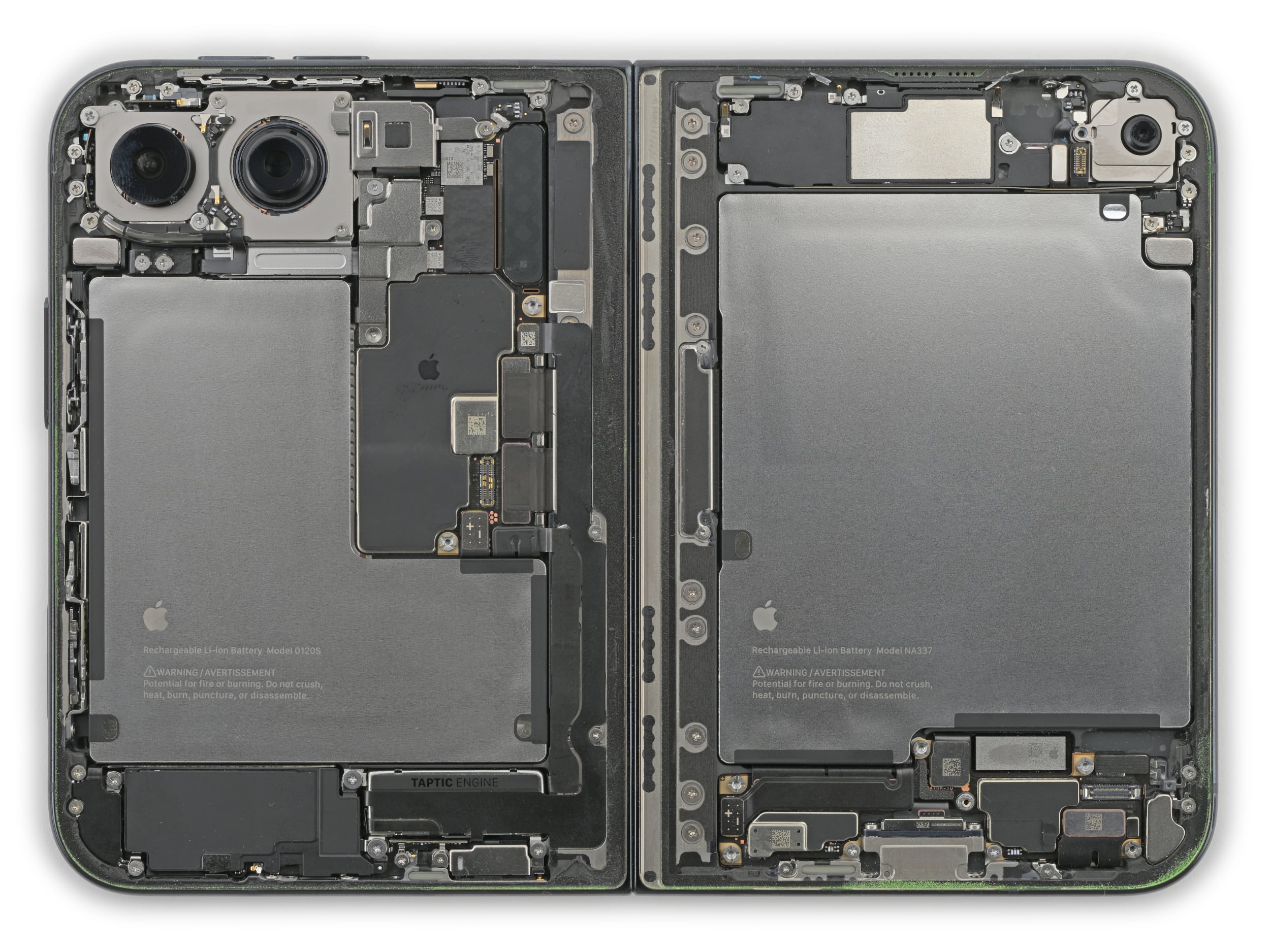

Внутренний дисплей состоит из десяти слоев. iFixit смогла отделить часть из них и изучить под микроскопом. Кроме того, iPhone Duo получил однослойную, или нестековую, системную плату. Это первый iPhone с такой схемой после iPhone 8; она помогла сделать корпус тоньше.
Почему могут отказывать экраны
Изучив сообщения о неисправностях, iFixit предположила несколько возможных причин: давление, частица внутри механизма, многократные сгибания или производственный дефект. Неисправность может быть связана не с физическим переломом дисплея, а с проблемой в проводке, которая дает похожий результат.
У большинства неисправных устройств шарнир имеет другую форму. Зона отказа находится рядом с проходом шлейфа типа accordion и местом, где сходятся несколько граней. Из-за этого нагрузка может концентрироваться на небольшом участке. По модели шарнира, созданной iFixit на основе видео разбора, патентов и компьютерной томографии, повреждения группируются там, где зазор для гибкого кабеля переходит в центральную опору шарнира.
Еще одна версия связана с изогнутыми направляющими, которые следуют за точками поворота экрана. При закрытии смартфона они могут приподниматься над плоскими пластинами шарнира, причем одна из направляющих совпадает с областью повреждения. Не исключено и то, что отдельная деталь механизма не убирается полностью, хотя однозначного объяснения пока нет.
iFixit опубликовала интерактивную компьютерную томографию шарнира, где показано расположение опор, кабеля и других компонентов под дисплеем.
При наличии руководства по ремонту с первого дня, возможности снять внешнюю панель целиком и аккумуляторов, освобождаемых электрическим зарядом, iPhone Duo получил предварительную оценку 5 из 10. Главными слабыми местами стали внутренний дисплей и шарнирный узел. Для сравнения, Galaxy Z Fold8 и Pixel 11 Pro Fold получили по 4 балла из 10.
Источник: MacRumors. Материал подготовлен редакцией Яблочного блога на основе оригинальной публикации.
